Linha de estampagem simples
Material aplicável
Espessura do material: 0,1-2,0 m
Largura da bobina: 20-300mm
Configuração da linha da bobina
Máquina desbobinador MT/MT-F
Máquina alisadora de bobinas (para opcional) TL/SNL/STL
Alimentador de bobina RNC/NCF/RF
Prensa mecânica APA
Progressivo (para opcional)
Desbobinador MT/MT-F(Para opcional）

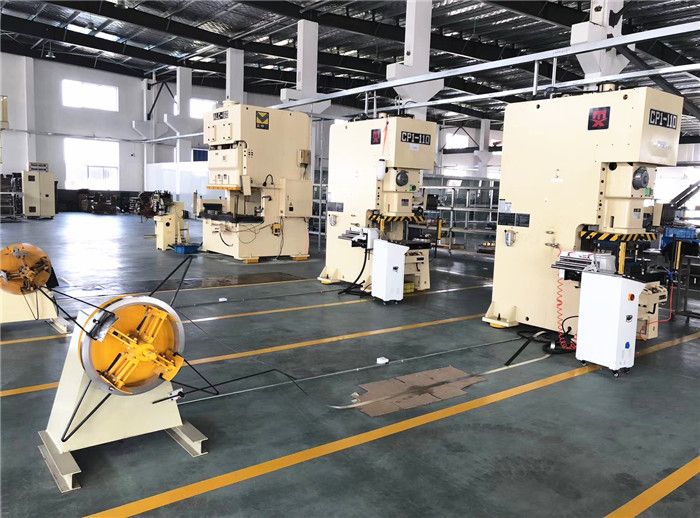

Linha de estampagem simples
A configuração da Precision Pressfeed Stamping Line.
Passo-1: Máquina desbobinador, bobina de carregamento e bobina de desenrolamento.
Passo-2: Máquina alisadora, nivelando a tira da bobina.
Passo-3: Máquina alimentadora servo de bobina, tiras de bobina de alimentação para prensar a máquina.
Passo-4: Máquina de prensagem de estampagem com matriz progressiva, pressionando até o produto final.
Máquina principal

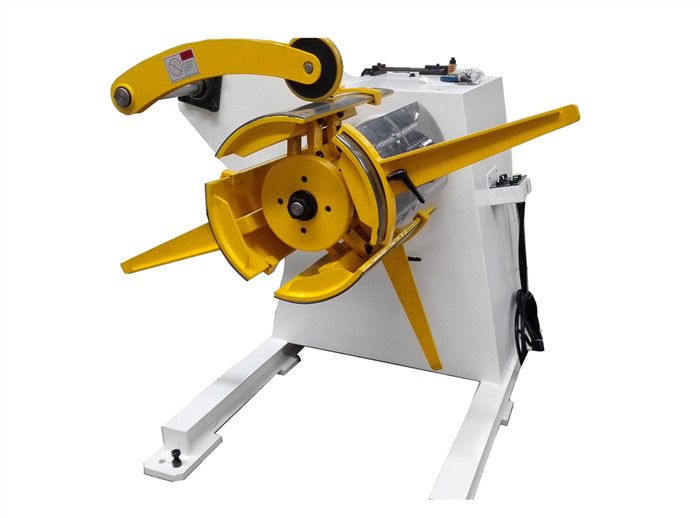

Máquina Desbobinadora MT/MT-F
Potência do desbobinador: Motorizado
Expansão de desenrolamento: Manual
Braço de pressão: tipo pneumático, sem roda PU motorizada
Dimater interno da bobina: 508mm
Diâmetro externo da bobina: 1200mm
Máx. peso de carregamento: 1500kgs

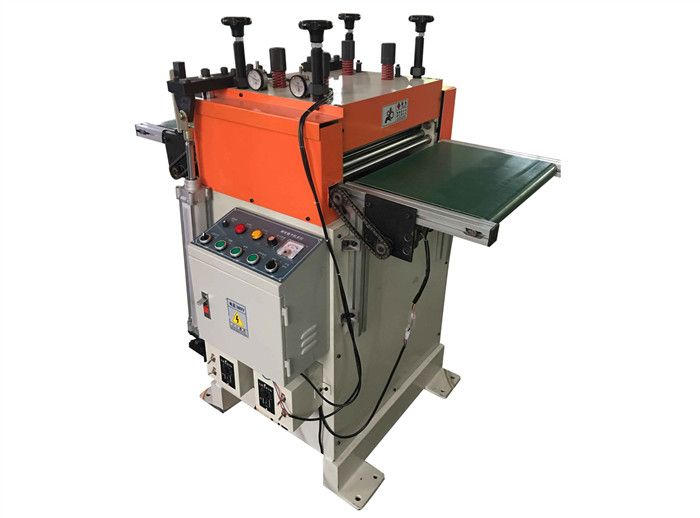

Máquina alisadora TL/SNL/STL
Largura da bobina: 300mm
Espessura da bobina: 0,1-2,0 mm
A máquina alisadora é equipada de acordo com a espessura e os requisitos sobre a precessão de nivelamento.
Se a faixa de espessura for de 0,1 a 0,6 mm, escolha a máquina alisadora de alta precisão SNL ou STL, se a espessura for de 0,4 a 2,0 mm, escolha a máquina alisadora TL.

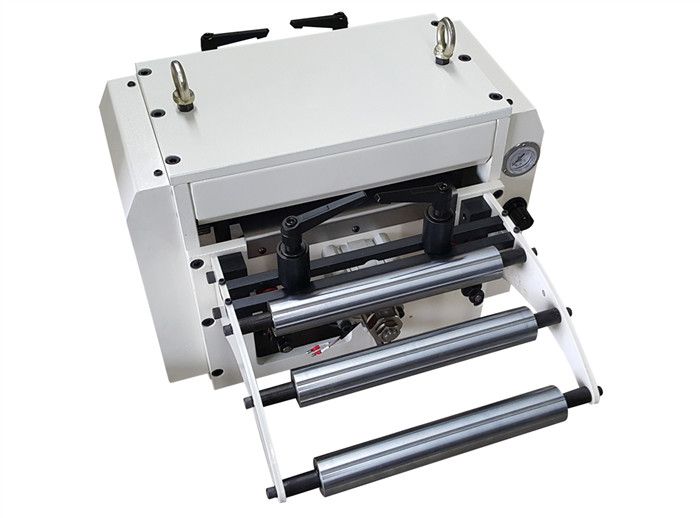

Alimentador de bobina RNC/NCF/RF
Largura da bobina: 300mm
Espessura da bobina: 0,1-2,0 mm
Velocidade: 20m/min
A máquina alimentadora de bobinas Sunrui é uma escolha confiável para o processo de estampagem de chapas metálicas, pode atender a vários requisitos de alimentação de bobinas.
De acordo com diferentes requisitos, o servo alimentador com liberação pneumática e liberação mecânica pode ser opcional.

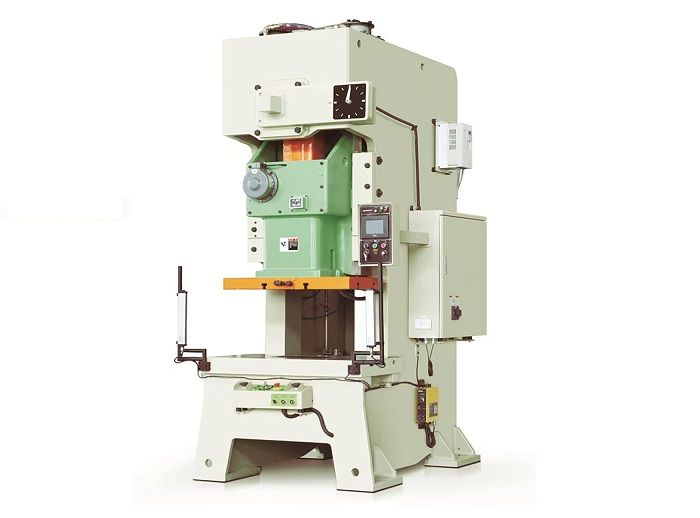

Máquina de prensa mecânica APA (15-200ton)
Tipo: máquina de prensa pneumática ou mecânica
Capacidade de tonelagem: 15-200ton
Corpo soldado em aço, tratamento de têmpera, alta rigidez, precisão e estabilidade, baixa folga integrada, pequena alteração na altura do molde.
Pequeno desvio do centro dinâmico, vida útil do molde em grande escala, pequena transfiguração para prensa.
Virabrequim localizado verticalmente, estrutura compacta.
O virabrequim passa por um tratamento de retificação após a têmpera de alta frequência.

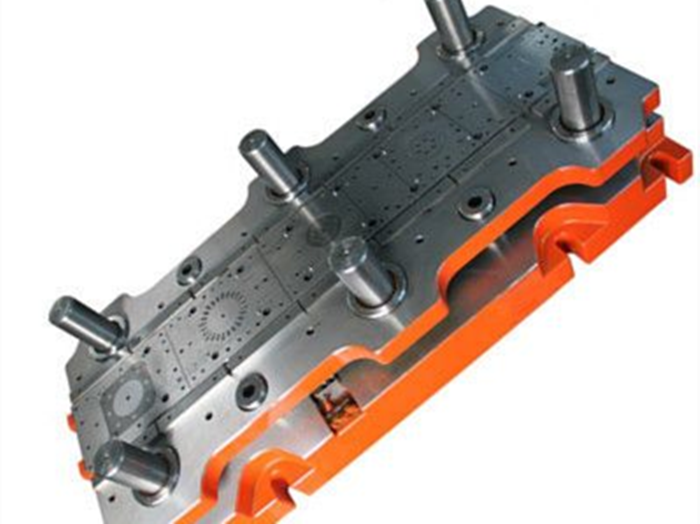

Dado Progressivo
A estampagem progressiva é um processo usado durante a conformação de metais que pode criar peças para uma série de indústrias. As matrizes progressivas são frequentemente utilizadas na produção de maior volume, com seus componentes projetados para funcionar em taxas mais altas de velocidade.
Personalizado de acordo com o desenho das peças do cliente.

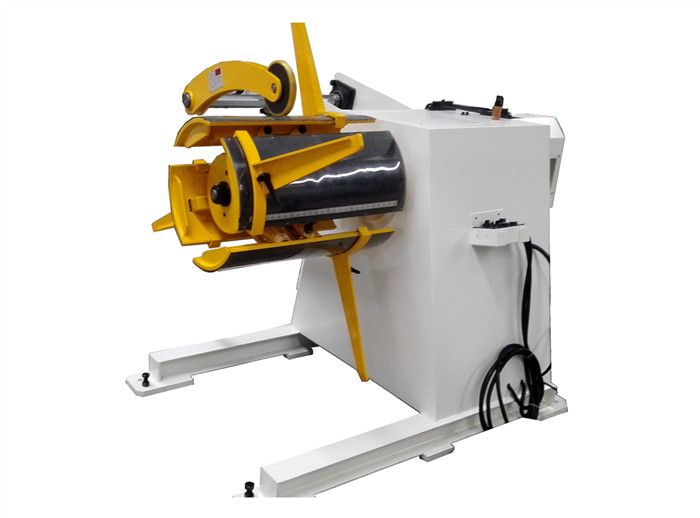

Desbobinador MT/MT-F
Potência do desbobinador: Moterizado
Expansão de recuo: Manual
Braço de pressão: tipo pneumático, sem roda PU moterizada
Dimater interno da bobina: 508mm
Diâmetro externo da bobina: 1200mm
Máx. peso de carregamento: 1500kgs
É usado para recuar as tiras de bobina ou tiras de bobina.
